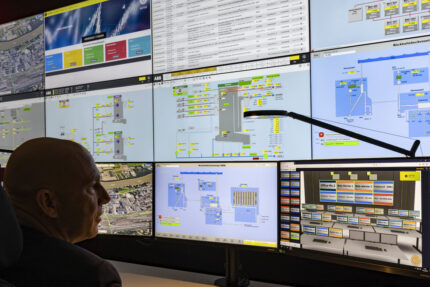

Bild 1 | JST Leitwarte: Mit der Modernisierung des Gas- und Dampfturbinenkraftwerks (GuD) am Standort der BASF Schwarzheide GmbH wurde auch die Leitwarte vollständig erneuert. JST – Jungmann Systemtechnik® implementierte innovative Steuerungstechnik, Großbildvisualisierung und ergonomisches Mobiliar, um eine souveräne Kontrolle aller Prozesse zu gewährleisten.
Bild 2 | JST Planung: Bereits vor der eigentlichen Projektumsetzung konnten die BASF-Verantwortlichen die neue Leitwarte dank umfangreicher 3D-Grafiken in Augenschein nehmen.
Bild 3 | Ressourcenschonung und CO2-Reduktion: Die entstehende Abgaswärme im GuD-Kraftwerk wird zur Herstellung von Dampf genutzt, der schließlich in den Produktionsbetrieben des Werkes für unterschiedliche chemische Prozesse verwendet wird. So gelingt es der BASF, den Standort Schwarzeide klimafreundlich mit Energie zu versorgen. Foto: BASF / Kai Abresch
Bild 4 | Blick in die alte Leitwarte: Insbesondere die starre Zuordnung der Quellen auf einzelne Displays und die daraus resultierende unkomfortable Bediensituation erschwerte die Überwachungs- und Steuerungsaufgaben.
Bild 5 | JST Kontrollraum: Nicht nur technisch ein Quantensprung, auch optisch und ergonomisch ein Schritt in die Zukunft – die neue Leitwarte erfüllt mit dem Stratos-Kontrollraumpult und speziellen 24/7 Leitwartenstühlen alle Anforderungen moderner Kontrollraumarbeitsplätze.
Bild 6 | JST Akustikdeckensegel: Reduzierung des Schallpegels und innovative Beleuchtungslösung – das Deckensegel OPAL X11® bietet eine spannende Alternative zur kostspieligen Akustikdecke im Kontrollraum.
Bild 7 | JST Planung: Ein wichtiger Schritt, um alle Beteiligten früh in die Planungen des neuen Leitstands einzubeziehen, sind die detailgenauen 3D-Skizzen, die fotorealistische Eindrücke der geplanten Räumlichkeiten bieten.
Bild 8 | JST Leitwarte: Umsetzung der vorangegangenen Planungen in die Realität: Räumliche Gegebenheiten fanden ebenso Berücksichtigung wie Farben und Lichteinflüsse.
Bild 9 | JST Großbildleinwand: Designstreifen mit hochwertiger Alu-Brushed-Oberfläche und Wandpaneele, hinter denen alle Kabel verdeckt geführt werden, verleihen der Großbildleinwand die unverwechselbare JST-Optik. Auch für die Leitwartenpulte gilt: Ein cleanes, aufgeräumtes Erscheinungsbild trägt zu optimierter Konzentration bei.
Bild 10 | JST Technik: Die technische Infrastruktur für die JST Kontrollraumlösungen lässt sich in „unsichtbaren“ Versorgungsräumen unterbringen.
Bild 11 | JST Möbel: Eines der vielen sichtbaren Details, die der BASF Leitwarte ihre individuelle Optik geben. Auf Kundenwunsch wurden die Seitenteile der Stratos Operatorpulte im Corporate Design des Unternehmens gestaltet.
Bild 12 | JST Leitwarten-Einrichtung: Design und Funktonalität zählen zu den Stärken der JST Kontrollraumausrüster. Das Mobiliar in und rund um die Leitwarte wurde detailliert nach den Vorgaben des BASF Projektteams realisiert.
Bild 13 | JST Leitwartenmöbel: Die optischen Ansprüche und speziellen Wünsche für die BASF Leitwarte wurden in der JST Möbel-Manufaktur erfüllt – von der integrierten Ladestation bis zum maßgefertigten Schranksystem. Dazu BASF Projektleiter Vitali Goldnik: „Mit diesen Lösungen konnte sich JST gegen die Konkurrenz durchsetzen.“
Bild 14 | JST Konferenztisch: Das AllMedia Conference-System im Besprechungsraum, hier ergänzt durch bequeme Freischwinger-Sessel, kombiniert zeitlos eleganten Stil mit langlebigen Materialien und smarten technischen Lösungen. Im Hintergrund: Flexible Darstellungsmöglichkeiten der Quellen aus der Leitwarte ermöglicht ein 75 Zoll-Display mit brillanter Farbwiedergabe dank großer Helligkeit und reflexionsarmer Oberflächenbeschichtung.
Bild 15 | JST Meetingraum: Integrierte Felder für alle gewünschten Versorgungsanschlüsse sind nur ein Vorteil des AllMedia Konferenztisches. Das System verbindet den Besprechungsraum beispielsweise über die MultiConsoling®-Technologie direkt mit allen Anwendungen der Leitwarte, die vor Ort angezeigt und bei Bedarf auch bedient werden können.
Bild 16 | JST Konferenztisch-System: Der modulare AllMedia wurde speziell für Konferenz- oder Krisenräume entwickelt. Vorteil im Rahmen der BASF-Installation: Der Besprechungsraum ist je nach aktueller Situation von außen einsehbar, oder…
Bild 17 | …dank einer Shutterwand, die von Klar- auf Milchglas umgeschaltet werden kann, auch für Meetings geeignet, die Diskretion erfordern.
Bild 18 | JST Kontrollraumlösungen: Noch eine weitere Komponente, die in die Videowall integriert wurde; diesmal in deren Seitenwange, um unbeabsichtigten Zugriff auszuschließen: das Notaus-Pult. Von hier aus können die Operator in kritischen Situationen jedes System des GuD-Kraftwerks blitzschnell und ohne Steuerungsbefehle ausschalten.
Bild 19 | JST ControlRoom-Automation: Eine Lösung für kürzere Reaktionszeiten und mehr Komfort in der Leitwarte – die CommandButton Box. Das Panel mit den einzelnen Tastern wurde in die Oberfläche des Stratos Kontrollraumpultes eingefügt. Jeder Button kann mit einem individuellen Preset belegt werden und so beispielsweise auf Knopfdruck die myGUI®-Bedienoberfläche für das MultiConsoling®-Steuerungssystem aufschalten.
Bild 20 | JST MultiConsoling®: Ein Blick hinter die Kulissen der neuen BASF Leitwarte. Von oben: Das „Herz“ der Kontrollraumsteuerung über MultiConsoling® - das MultiCenter; hier für maximale Verfügbarkeit in redundanter Ausführung. Darunter folgen der myGUI®-Controller zur intuitiven Steuerung aller Systeme über die gleichnamige Bedienoberfläche und der JST GrabberVM® für die Einbindung virtueller Maschinen.
Bild 21 | JST Technik: Innovative Kontrollraumtechnik – die unten dargestellte PowerUnit versorgt die darüberliegenden Grabber, die für die Aufschaltung der einzelnen Rechner benötigt werden.
Erneuerbare Energie: Moderne Leitwarte steuert Prozesse
Sie haben früh die Weichen für nachhaltiges Wachstum gestellt und konnten damit vor dem Hintergrund der aktuellen Energiekrise eine robuste Basis für einen zukunftssicheren Standort schaffen. Bereits 2019 investierte die BASF in der Lausitz 73 Millionen Euro in die Modernisierung des Gas- und Dampfturbinenkraftwerks (GuD) am Standort Schwarzheide. Für die Überwachung und Steuerung dieser Anlage zeichnet eine hochmoderne Leitwarte verantwortlich, die von der BASF in Kooperation mit den Kontrollraumexperten von JST – Jungmann Systemtechnik® realisiert wurde. Erklärtes Projektziel: Die Nutzung erneuerbarer Energien als Grundlage nachhaltiger Wertschöpfung ermöglichen.
„Als mittelgroßer, eigenversorgter Industriestandort wollen wir beim Thema Energie neue, innovative Wege gehen“, so Jürgen Fuchs, Geschäftsführer der BASF Schwarzheide GmbH, zu den Hintergründen der GuD-Modernisierung. Um künftig erneuerbare Energien im industriellen Maßstab für die Produktion einzusetzen, sind ein flexibleres Betriebsregime des eigenen Kraftwerks sowie eine lückenlose Überwachung der Prozesse erforderlich. Genau an diesem Punkt tritt die neue Leitwarte auf den Plan.
Virtueller 360°-Rundgang durch die Leitstelle
Empfehlung der Kollegen war beste Referenz
Ob Druck oder Temperatur, Füllstand oder Ventilstellung – die Operator der GuD-Leitwarte nutzen nicht nur modernste Technik für ihre Aufgaben, auch ergonomisches Mobiliar kommt zum Einsatz. Vitali Goldnik, zuständig für E&I Engineering am brandenburgischen BASF-Standort, erinnert sich noch gut an die ersten Schritte auf dem Weg zur neuen Leitwarte: „Wir hatten da die beste Referenz, die man sich vorstellen kann. Unsere Kollegen am Standort Ludwigshafen haben bereits erfolgreich mit dem Jungmann-Team zusammengearbeitet. Neben den Empfehlungen der Kollegen, stand uns in Ludwigshafen sogar ein JST Musterleitstand zur Verfügung. Wir konnten dort alle Systeme testen und haben schnell gesehen, welche Vorteile uns die vorhandenen Lösungen bringen.“
Flexibilität und Performance „eine tolle Erfahrung“
Überzeugt haben den Projektleiter das mühelose Handling und die umfassenden Bedienoptionen mit der MultiConsoling®-Technologie. Vorteile der Kontrollraumsteuerung mit MultiConsoling®: Jede Quelle lässt sich auf jeden gewünschten Bildschirm aufschalten. Nur eine Maus und Tastatur für alle Anwendungen sind notwendig. Und das alles bei intuitiver Bedienung mit der myGUI®-Oberfläche. „Die hohe Flexibilität, die zuverlässige Performance, kein lästiges Stuhlrücken mehr – das war schon eine tolle Erfahrung“, berichtet Vitali Goldnik.
Interaktives Erlebnis im neuen Kontrollraum: Zoomen, drehen, Nachtansicht und Perspektivwechsel – hier erleben Sie Kontrollraumkonzepte in interaktiven 360 Grad-Visualisierungen! Wie wirkt die neue Leitwarte? Wie werden die Operatorpulte optimal platziert? Wie groß sollte die Videowall eingeplant werden? Mit professionellen 3D-Studien und virtuellen Rundgängen – hier im Unternehmen BASF in Schwarzheide – lassen sich diese und viele weitere Fragen bereits in einer frühen Projektphase beantworten. Lichteinflüsse, Farben, räumliche Gegebenheiten – den planerischen Gestaltungsmöglichkeiten sind kaum Grenzen gesetzt. Begeben Sie sich jetzt auf dreidimensionale Entdeckungsreise!
Technisch, ergonomisch und optisch überzeugt
Doch der Prozessleittechnik-Experte hatte neben intelligenter Technik noch einen weiteren Anspruch an die JST Kontrollraumprofis. Die Leitwarte für das Kraftwerk sollte nicht nur technisch dem State of the Art entsprechen, auch die Möblierung spielte eine maßgebliche Rolle. Funktionale und optisch überzeugende Lösungen für einen Konferenzraum, für den Empfangsbereich und weitere Spezialmöbel waren gefordert. Vitali Goldnik: „Beim Vergleich mit anderen Ausrüstern hat man deutlich gesehen, JST besitzt große Erfahrung hinsichtlich Ergonomie und Design.“ So konnte das Jungmann-Team mit individuellen Maßanfertigungen aus seiner Möbel-Manufaktur überzeugen und sich gegen die Konkurrenz durchsetzen.
Ein „sehr gut“ für die Zusammenarbeit mit JST
Eine Entscheidung, die der Projektleiter beim Blick auf die neue Leitwarte jederzeit wieder treffen würde. Planung inklusive 3D-Visualisierungen, Beratung zu smarten Kontrollraumkonzepten mit dem OPAL Akustik-Deckensegel, neuester Großbildtechnik oder proaktiven Alarmierungsoptionen – „das war wirklich eine sehr gute Zusammenarbeit“, zieht Vitali Goldnik Bilanz.
Leitstelle vor dem Umbau und nach dem Umbau
