Bild 1 | JST Leitwarten-Konzept: In der Leitwarte des Biotechnologie-Zentrums von Roche in Penzberg profitieren die Operatoren vom umfangreichen Erfahrungsschatz der JST-Spezialisten. Arbeitsplätze, die technisch und ergonomisch aktuellsten Anforderungen entsprechen, sowie ein sorgfältig durchdachtes Raumkonzept und eine proaktive Visualisierung der verschiedenen Systeme kennzeichnen den Kontrollraum.
Bild 2 | JST 3D-Planung: Bot den Projektbeteiligten schon vorab einen Einblick in die neue Leitwarte: die realitätsgetreue 3-D-Planung.
Bild 3 | JST DisplayWall®: Umsetzung der im Vorwege mittels 3D-Planung visualisierten Installation. Von allen Arbeitsplätzen der Leitwarte haben die Mitarbeiter perfekte Sicht auf die DisplayWall®.
Bild 4 | JST-3D-Planung: Eine weitere Perspektive aus der Vorab-Planung, die auf Kundenwunsch gefertigt wurde.

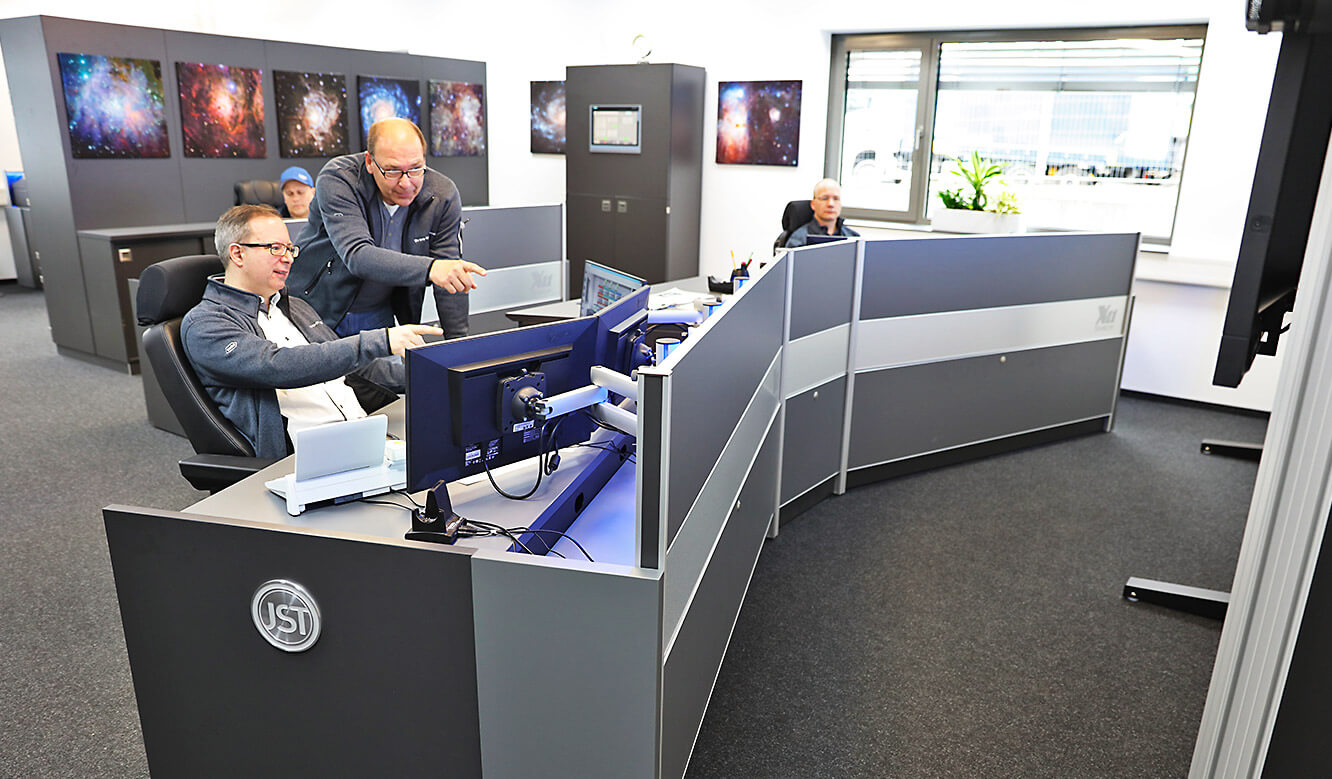

Bild 5 | JST Leitwarten-Einrichtung: Nach der Realisierung der Leitwarte wird deutlich: Dem vorab geäußerten Wunsch nach einer einheitlichen Optik konnte kompromisslos entsprochen werden.
Bild 6 | JST Großbildwand: Die JST-DisplayWall mit acht 46“-Displays hält das gesamte Kontrollraumteam über die wichtigsten Ereignisse in Realtime informiert. Die schmalen Rahmen ermöglichen die Darstellung einer Applikation über mehrere Displays gleichzeitig.
Bild 7 | JST 3D-Planung: Dank fotorealistischer Planungen waren schon vor der Realisierung virtuelle Rundgänge durch die neue Leitwarte möglich.
Bild 8 | JST Leitwarten-Einrichtung: Wie schon bei der 3D-Planung wurden selbstverständlich auch in der Realität die Operator-Arbeitspulte perfekt den räumlichen Gegebenheiten angepasst.

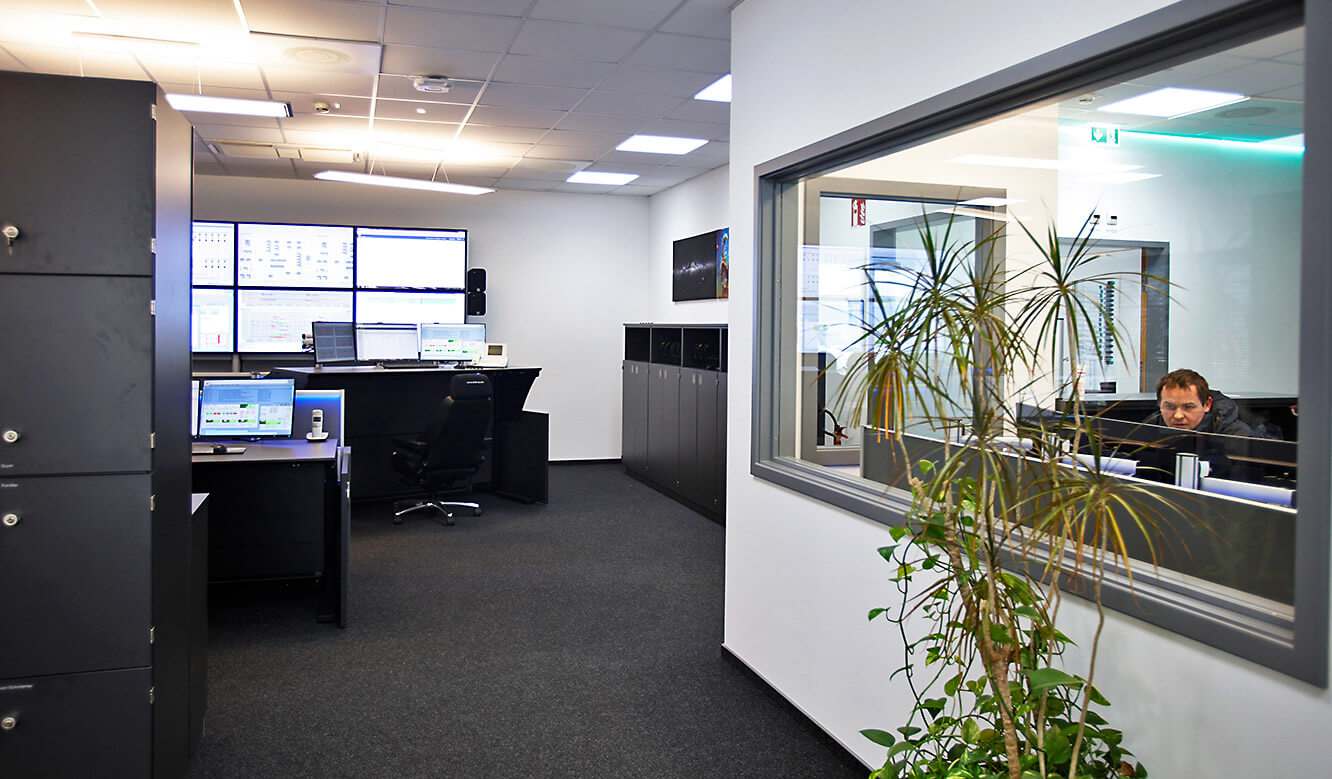

Bild 9 | JST Leitwarte: Durch eine räumliche Trennung von Schichtleitung und Leitwarte ist ruhiges, konzentriertes Arbeiten möglich. Dennoch besteht durch eine Glasscheibe immer Blickkontakt.
Bild 10 | JST Leitwarte: Blick vom Arbeitsplatz des Schichteiters in die Leitwarte.
Bild 11 | JST Lagebesprechungsraum: Mit der Allmedia-Konferenztischanlage und einem 70-Zoll-Display ausgestattet – im Besprechungsraum lassen sich über das JST-MultiConsoling® alle Applikationen der Leitwarte beliebig aufschalten.
Bild 12 | JST Arbeitsplätze: In die Roche Leitwarte integriert, aber durch einen Raumteiler abgetrennt – auch der spezielle Arbeitsplatz, von dem aus das elektrische Versorgungsnetz überwacht wird, ist mit einem elektromotorisch höhenverstellbaren Stratos CommandDesk ausgestattet.
Bild 13 | JST AlarmLight: In der Penzberger Leitwarte wird zugunsten einer ruhigen und konzentrierten Arbeitsatmosphäre weitgehend auf akustische Signale verzichtet – hervorragende Alternative hierzu: das JST AlarmLight, das die Mitarbeiter bei eingehenden Störungen mittels vorher festgelegter Farbsignale alarmiert.
Bild 14 | JST AlarmLight: Über optische Signale wird das Kontrollraum-Team bei eingehenden Störungen informiert – hier leuchtet das AlarmLight am Arbeitsplatz vorne rechts auf.
Bild 15 | JST Möbel: Gehören in jeden zukunftsorientierten Leitstand – rückenschonende Arbeitstische. Die Höhenverstellung des Stratos X11® OperatorDesks bis zur Stehhöhe ermöglicht eine abwechselnde Körperhaltung und vermeidet gesundheitliche Schäden.
Bild 16 | JST Monitor-Gelenkarme: Die Arbeitsplatzmonitore sind mit höhenverstellbaren 3D-Gelenkarmen an den OperatorDesks angebracht. Sie ermöglichen einen optimalen und individuell regulierbaren Blickwinkel auf alle Displays durch eine parabolische Anordnung.
Bild 17 | JST Leitstandtisch: Die speziellen Stratos X11® OperatorDesks sind mit Revisionsklappen für großzügige Versorgungsräume versehen. Darin finden große Kabelmengen und Technik Platz – eine Besonderheit, die Standard-Arbeitstische nicht bieten.
Bild 18 | JST-Möbel: Lösungen nach Maß – die Bürocontainer wurden exakt der Anordnung der OperatorDesks angepasst und fügen sich so perfekt in das Gesamtbild ein.
Bild 19 | JST CommandBox: Hinter der Tastatur sieht man deutlich das in die Arbeitsplatte integrierte JST CommandPads® – bei eingehenden Störungen leuchten die Taster farblich auf, und die Alarme können direkt vom Operator quittiert werden.
Bild 20 | JST Command-Box: Über die Taster im JST CommandPads® wird eine schnelle und zuverlässige Verarbeitung von Alarmen sichergestellt.
Bild 21 | JST Möbel: Für die Verantwortlichen der Leitwarte ein wichtiges Kriterium: Die gesamte Möblierung sollte „aus einem Guss“ sein. Daher stammen auch die diversen Spezialschränke aus dem Hause der JST-Kontrollraumprofis.
Bild 22 | JST Möbel: Headset- und Mobiltelefon-Ladestationen wurden in die Spezialschränke integriert – so hat alles seinen Platz.

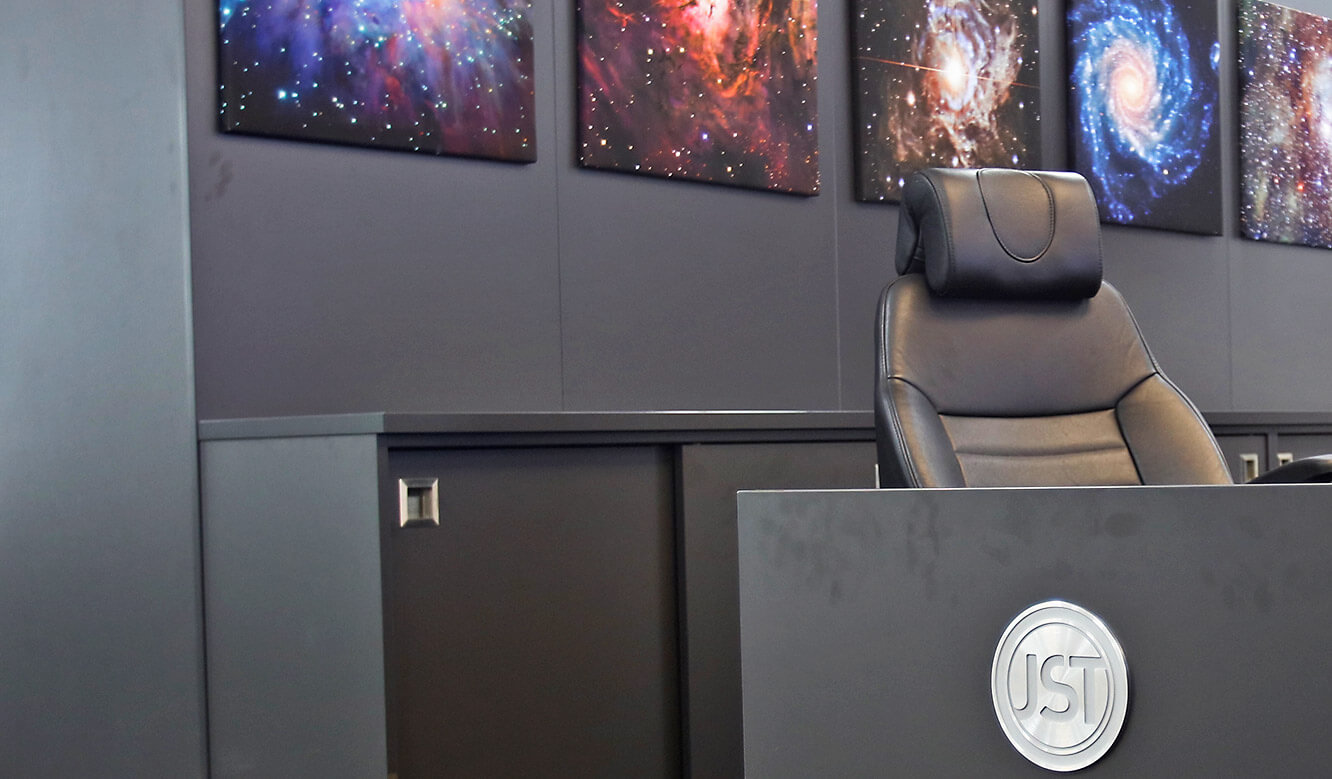

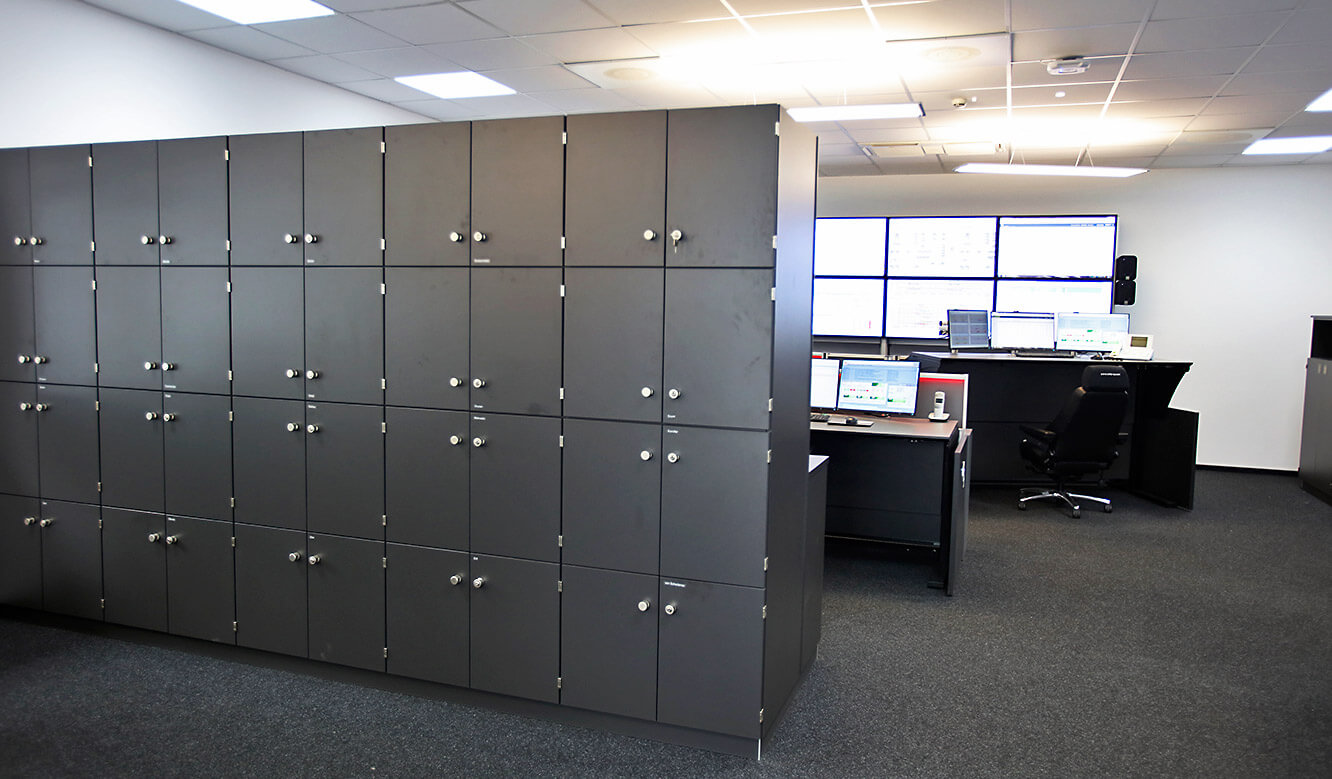

Bild 23 | JST Möbel: Direkt hinter dem Operator-Arbeitsplatz befindet sich ausreichend Stauraum in den Sideboards. Die Rückseite der Spezialschränke mit Personality-Cases wurde hier zudem perfekt als Raumteiler genutzt.

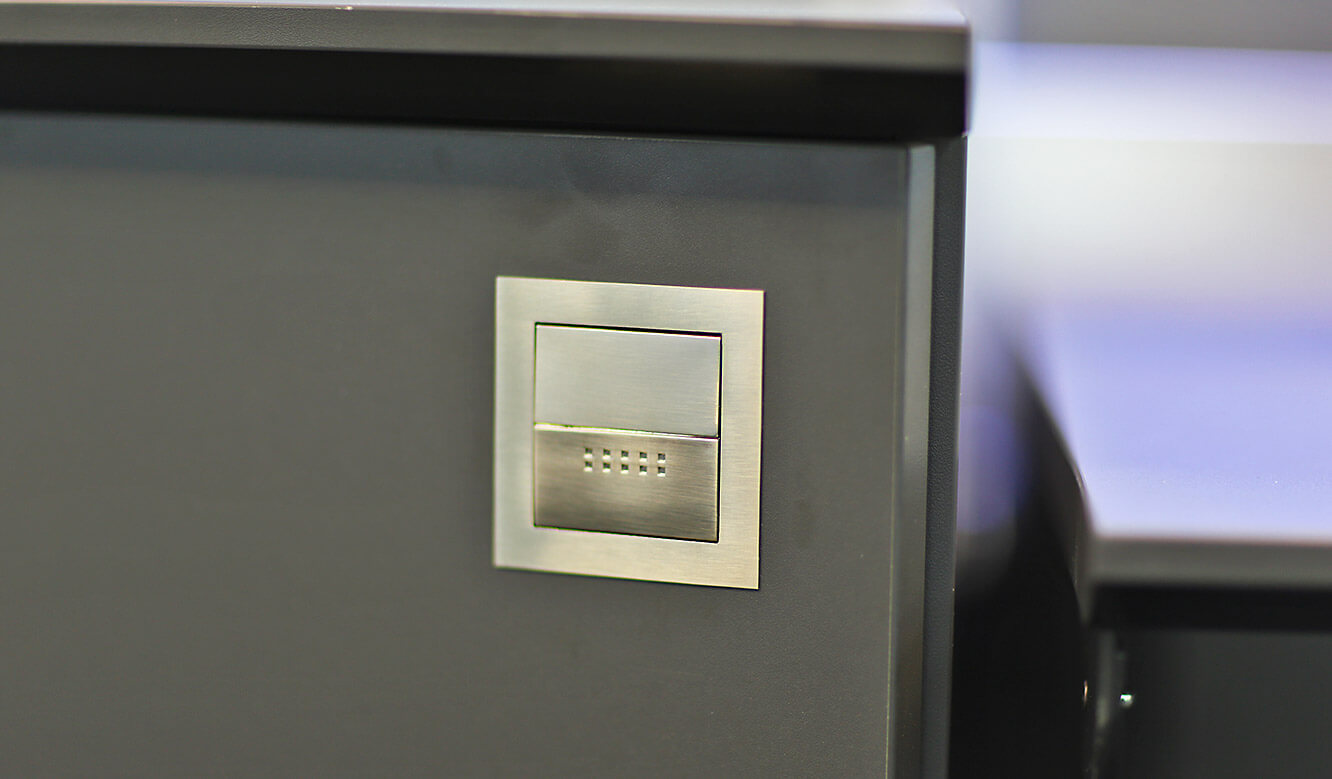

Bild 24 | JST Design: Der Anspruch an moderne Kontrollraum-Optik zeigt sich bei JST in jedem Detail – hier hochwertige Edelstahl-Griffe für Schiebetüren.
Bild 25 | JST Möbel: Gerade bei den Kundenwünschen hinsichtlich der Möblierung zählen Sonderlösungen zu den Stärken von JST. Hier etwa spezielle Wandschränke mit Personality-Cases für die Mitarbeiter.
Bild 26 | JST Möbel: Ideale Lösung für den Schichtbetrieb: Die individuellen Personality-Cases für die Mitarbeiter sind abschließbar.
Bild 27 | JST DisplayRack: Die Displays lassen sich vertikal und horizontal stufenlos verschieben und fixieren. Mit dem JST DisplayRack ist eine individuelle und sichere Positionierung der Displays, ohne störende Fugen, nebeneinander und übereinander möglich.
Bild 28 | JST DisplayRack: Die gesamte Displaywand lässt sich problemlos nach vorne ziehen. Die Großbildwand – bestehend aus 8 x 46“-Displays – ist aus Stabilitätsgründen mit einem Mittelstandfuß auf Rollen ausgestattet
Bild 29 | JST Displays: Dank der von JST genutzten LC-Displays der Slim-Line-Serie kann ein Bild sehr groß und rahmenübergreifend als Big-Picture über viele Displays dargestellt werden. Die schmalen Rahmen werden dabei nicht als störend empfunden, da der Bild-zu-Bild-Abstand nur etwa drei Zentimeter beträgt.
Bild 30 | JST MultiConsoling®: Mit der myGUI-Bedienoberfläche fängt die Großbildwand am Arbeitsplatz an. Mit MultiConsoling® werden nicht nur Großbildwände gesteuert, sondern auch die Monitore am Arbeitsplatz werden mit allen Signalen (Tastatur/Maus/Monitor/Audio) in Realtime beschaltet.
Bild 31 | JST Technik: Weniger Wärme, keine störenden Geräusche: Die gesamte Technik inklusive aller Arbeitsplatzrechner wurde in einen externen Raum ausgelagert. Hier: die JST-PowerUnit mit den darunterlegenden Grabbern.

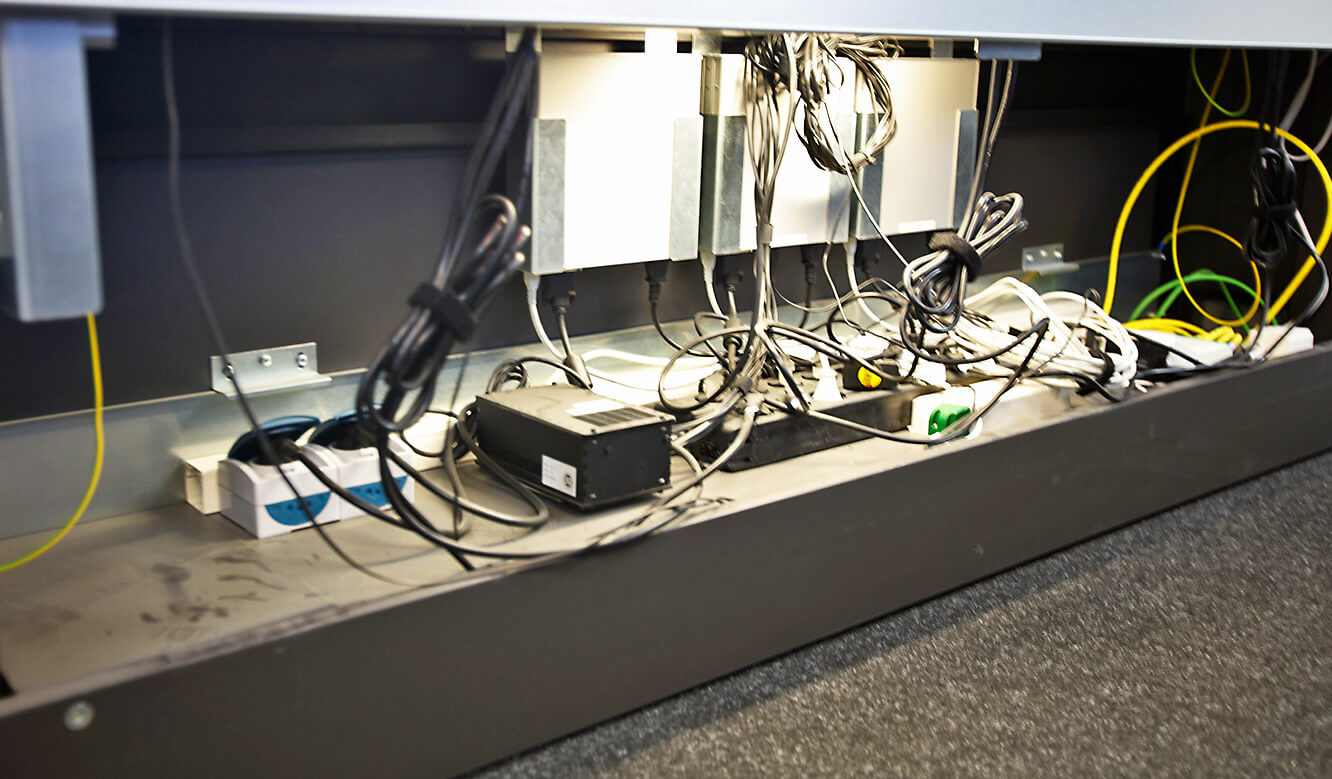

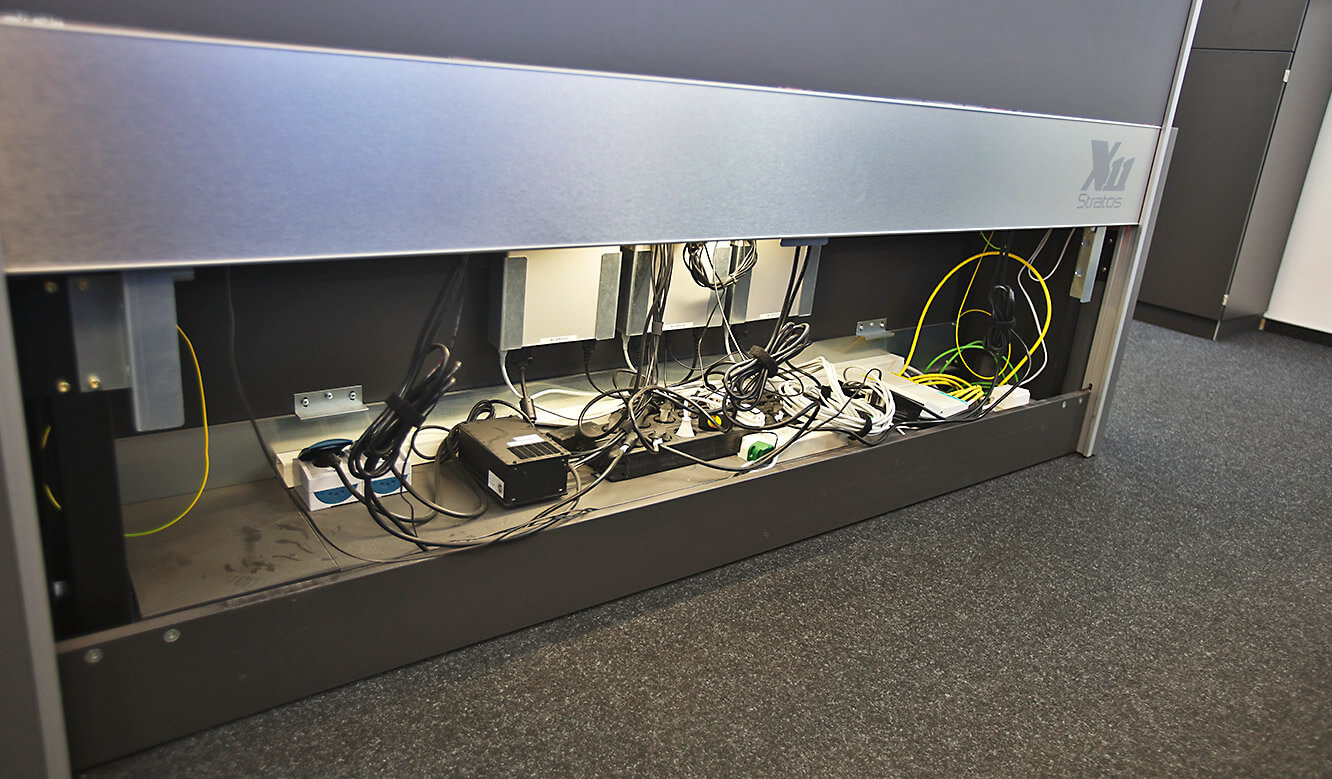

Bild 32 | JST Möbel: In den großzügig angelegten, beleuchteten Versorgungsräumen der Stratos OperatorDesks findet sich unter anderem Platz für die MultiConsoling-Receiver.
Bild 33 | JST MultiConsoling®: Wird benötigt, um Rechner, Kameras etc. in Realtime auf die Großbildwand und die Arbeitsplätze zu schalten – das MultiCenter (Gerät oben) ist die Schaltzentrale aller Signale.
Neue Leitwarte schafft optimale Arbeitsbedingungen
Als eines der größten Biotechnologiezentren Europas und innovatives Kompetenzzentrum für Life Science im Großraum München konnte das Penzberger Werk des Pharma und Diagnostics-Konzerns Roche in den vergangenen Jahren ein stetiges Wachstum verzeichnen. Davon blieb selbstverständlich auch die Energieversorgung und mit ihr deren Leitzentrale nicht unberührt. Anlass genug, neben erforderlichen Erweiterungen des Anlagenparks auch eine komplett neue Leitzentrale zur optimalen Steuerung der gesamten Werksversorgung einzurichten. Eine perfekte Anforderung für die Kontrollraumspezialisten von JST – Jungmann Systemtechnik®.
Die Überwachung der rund 120 Energieerzeugungsanlagen und –netze, die Kontrolle des gesamten Stromversorgungsnetzes und dazu die Bearbeitung von Störmeldungen aus allen Betrieben des Werkes mit fast 6.000 Mitarbeitern – die Aufgaben der Energieversorgung bei Roche in Penzberg sind vielfältig. Allerdings waren die bisherigen Räumlichkeiten mit den aktuellen Anforderungen an Technik und Ergonomie an ihre Grenzen gelangt. Aus diesem Grund wurde in einen für weitere Energieanlagen erforderlichen Neubau auch eine neue Leitzentrale integriert.
Umfeld ermöglicht hoch konzentriertes Arbeiten
Günter Latzko, Betriebsleiter der Energieversorgung, bringt es auf den Punkt: „Die Arbeitsplätze der Schichtmitarbeiter entsprachen nicht mehr den aktuellen Normen für die Gestaltung von Leitwarten.“ Sein Wunsch: Ein Umfeld, das „hoch konzentriertes Arbeiten“ möglich macht und den gestiegenen Anforderungen gerecht wird. Um diese Ziele zu erreichen, haben sich die Roche-Verantwortlichen die Fachleute aus dem Hause JST ins Boot geholt.
JST Großbildwand: Die JST-DisplayWall mit acht 46“-Displays hält das gesamte Kontrollraumteam über die wichtigsten Ereignisse in Realtime informiert. Die schmalen Rahmen ermöglichen die Darstellung einer Applikation über mehrere Displays gleichzeitig.
Spezialisten überzeugen mit umfangreicher Planung
Nach ersten Kontakten während des ko:mon-Kongresses und eines gemeinsamen Workshops, in den auch die Mitarbeiter der Leitwarte einbezogen wurden, war schnell klar: Das Jungmann-Team ist der ideale Partner für die anstehenden Aufgaben. Im Rahmen eines umfangreichen Planungspaketes inklusive Lichtplanung mit circadianer Beleuchtung und einer kompletten Visualisierung der künftigen Leitwarte mit realitätsgetreuen 3D-Aufnahmen, konnten die Kontrollraumspezialisten im Rahmen einer Ausschreibung überzeugen.
JST 3-D-Planung: Bot den Projektbeteiligten schon vorab einen Einblick in die neue Leitwarte: die realitätsgetreue 3-D-Planung.
MultiConsoling® macht Bedienung zum Kinderspiel
Zu den technischen Highlights der neuen Leitwarte zählen heute eine proaktive Großbildwand mit insgesamt acht 46-Zoll Displays, die für den 24/7-Betrieb optimiert sind. Auch im angegliederten Besprechungsraum, der mit der Allmedia-Konferenztischanlage von JST ausgerüstet wurde, befindet sich ein 70-Zoll großes Wanddisplay, das ebenso wie die Großbildwand in der Leitwarte über das JST-MultiConsoling® angesteuert wird. Eine Technik, mit der es möglich ist, beliebige Quellen (Rechner, Kameras etc.) in Echtzeit auf die Arbeitsplatzmonitore, auf einzelne Großbild-Displays oder als BigPicture über mehrere Großbild-Displays hinweg darzustellen. Pro Platz sind nur noch eine Maus und Tastatur nötig, um alles in Realtime zu bedienen.
JST Leitwarten-Einrichtung: Nach der Realisierung der Leitwarte wird deutlich: Dem vorab geäußerten Wunsch nach einer einheitlichen Optik konnte kompromisslos entsprochen werden.
Alarme werden schnell und direkt verarbeitet
Weitere Besonderheit: In die Pulte der Leitwarte sind sogenannte JST CommandPads® eingelassen, die über die JST CommandBox gesteuert werden. Bei Störungen leuchten die Taster farbig auf, und der zuständige Operator kann den eingehenden Alarm direkt quittieren.
„Das sieht ja aus wie bei Raumschiff Enterprise“
Doch neben all den technischen Innovationen, die Jungmann Systemtechnik in Penzberg realisiert hat, spielte für Betriebsleiter Günter Latzko und sein Team auch die Optik der neuen Leitwarte eine nicht unbedeutende Rolle. „Wir wollten ein einheitliches Design und optische Brüche in jedem Fall vermeiden.“ So fügen sich heute die ergonomischen Stratos Operator-Pulte und die gesamte Umfeldmöblierung zu einem stimmigen Bild, das auch Besuchergruppen immer wieder zu begeisterten Aussagen wie „das sieht ja aus wie bei Raumschiff Enterprise“ inspiriert.
Mit professioneller Arbeit zu optimale Bedingungen
Für Günter Latzko steht fest: „Hier wurden optimale Arbeitsbedingungen geschaffen. Räumliche Enge und Geräuschbelästigungen gehören der Vergangenheit an.“ Der Betriebsleiter wertet die Arbeit von Jungmann Systemtechnik als „sehr professionell“ und freut sich, dass die neue Leitwarte „intern und extern wirklich sehr gut ankommt.“
Projektbericht Roche Diagnostics GmbH
