Bild 1 | JST Leitstand: Moderne Monitoring-Elemente machen den Weg frei für das Management regenerativer Energiegewinnung in den angeschlossenen Windparks. Anwenderfreundliche Kontrollraumtechnik steht im Zentrum des innovativen Leitwarten-Konzepts, das JST für die RWE Offshore Wind auf Helgoland implementiert hat.
Bild 2 | Insgesamt fünf Windparks werden in der Spitze von der Helgoländer Leitwarte überwacht. Das Foto zeigt letzte Arbeiten an einer Turbine im Windpark „Kaskasi“, der 2023 in Betrieb genommen wurde. Bild: © RWE
Bild 3 | Blick in die Vergangenheit: Für jede Quelle ein eigener Monitor und mehrere Maus-/Tastatur-Einheiten pro Arbeitsplatz. Die gesamte Leitwarten-Architektur musste zugunsten aktueller Ergonomie-Maßstäbe überarbeitet werden.
Bild 4 | JST Kontrollraum-Konzept: Flexible Quellenaufschaltung, ergonomisches Mobiliar, benutzerfreundliches Handling – wie gut das integrierte Gesamtkonzept von JST bei den Mitarbeitern von RWE ankommt, lässt sich unschwer erkennen.
Bild 5 | JST Operator Konsole: Mittels stufenlos elektromotorischer Höhenverstellung können die explizit für Leitstände entwickelten Stratos X11® Kontrollraumpulte den jeweiligen Bedürfnissen des Operators angepasst werden; beispielsweise ein Wechsel zwischen Sitzen und Stehen zur Entlastung des Rückens.
Bild 6 | JST Leitstandtisch: Die speziellen Stratos X11® Operatorpulte sind mit Revisionsklappen für großzügige Versorgungsräume versehen…

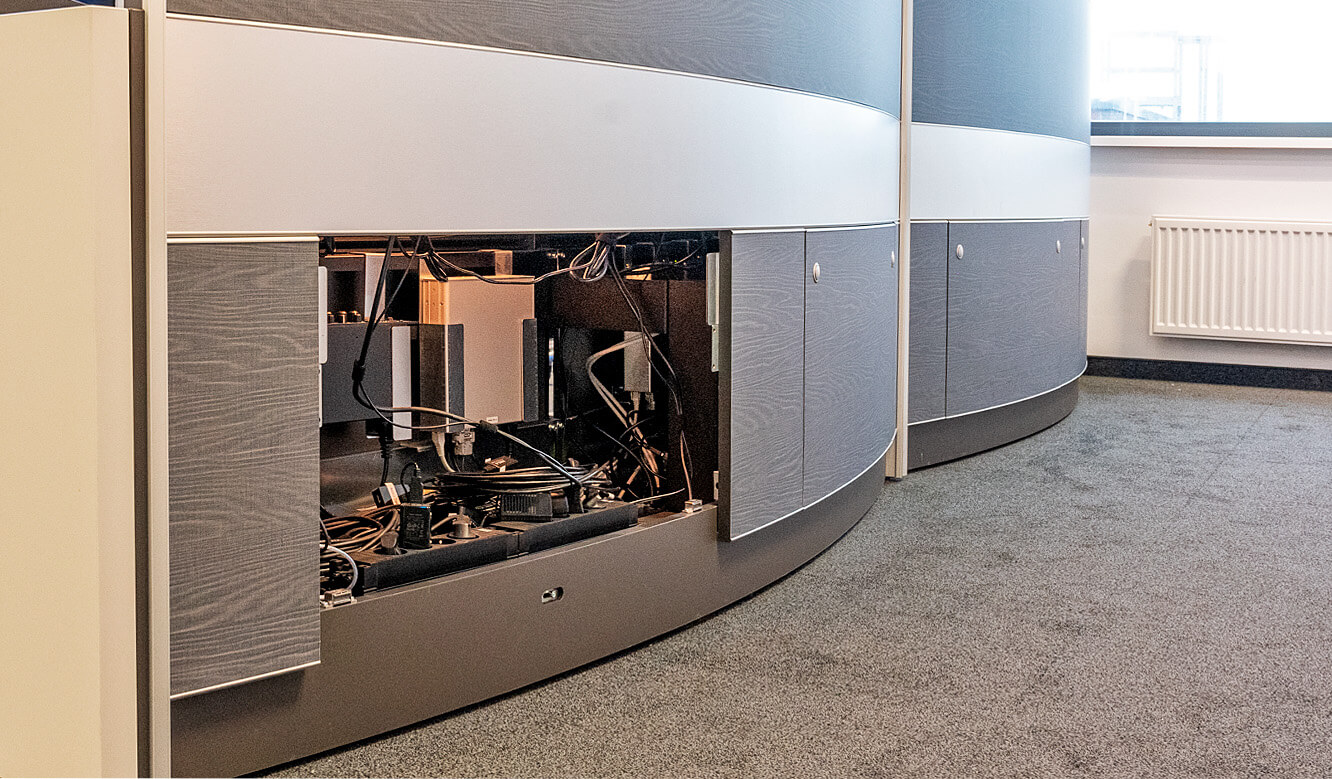

Bild 7 | … darin finden große Kabelmengen und Technik, wie beispielsweise die Multi-Konsolen, Platz – eine Besonderheit, die Standard-Arbeitstische nicht bieten.
Bild 8 | JST Großbildtechnik: Das QuickOut-Montagesystem ermöglicht perfekte Servicezugänglichkeit ohne Betriebsunterbrechung - selbst für Displays, die sich in der Mitte einer Videowall befinden.
Bild 9 | JST QuickOut-Montagesystem: Durch leichten Druck auf die Display-Außenkanten schiebt sich jedes einzelne Display nach vorn (Quick-Out), um im Revisionsfall den Zugang zu rückwärtigen Anschlüssen und Technik-Komponenten zu gewährleisten.
Bild 10 | JST-DisplayWall: Die Möglichkeiten des JST DisplaySuit sind vielfältig und lassen individuelle Kundenwünsche zu – hier eine Variante mit AlarmLight und integrierten Lautsprechern, die bei entsprechender Voreinstellung sowohl visuelle als auch akustische Alarmierungen möglich macht.
Bild 11 | JST DisplayWall: Die Großbilddisplays können auch an nicht tragenden Wänden mit einer speziellen JST-Trägerplatte zur Lastenverteilung installiert werden. Alle Kabel, Daten- und Stromdosen sind hinter den Holzpaneelen verdeckt, somit bleibt die Installation optisch ansprechend.
Bild 12 | JST Kontrollraumtechnologie: Smarte Monitoring-Funktionen und proaktive Großbildtechnik schaffen auf Helgoland ein System, bei dem alle Zahnräder ineinandergreifen, um arbeitsplatzübergreifend als Team zu operieren.
Bild 13 | JST ControlRoom-Automation: Eine der cleveren Lösungen, die das integrierte Gesamtkonzept von JST vervollständigen: Das JST CommandPad® erlaubt via Touchscreen die Steuerung aller Kontrollraumapplikationen. Die übersichtliche und intuitive 3D-Benutzeroberfläche myGUI® macht es möglich, direkt auf die einzelnen Komponenten der Kontrollraumarchitektur zuzugreifen.
Bild 14 | JST Kontrollraumlösungen: Ergonomie und Komfort sind essenzielle Kriterien für alle JST Komponenten: Im unmittelbaren Blickfeld des Operators wurde nicht nur die Leitwartensteuerung mit dem JST CommandPad® in die Pultoberfläche integriert, die Mitarbeiter haben auch direkten Zugriff auf die PowerPort-Data Box, die komfortabel alle gewünschten Anschlüsse zur Verfügung stellt.
Bild 15 | JST Qi-Ladepad: Ladekabel waren gestern! Stattdessen gibt es noch eine gute Idee von JST: Smartphones werden am Stratos X11®-Arbeitsplatz bequem per QI-Ladepad aufgeladen.
Bild 16 | JST GrabberVM®: Komponenten für die Verknüpfung zur Welt der virtuellen Maschinen. Die GrabberVM-Technologie von JST erlaubt dem Operator einen verzögerungsfreien Zugriff auf die Quellen des VM-Servers.
Nordsee-Stürme mögen für viele Menschen ein schaurig-schönes Naturspektakel sein. Für zahlreiche Bewohner Helgolands jedoch besitzen sie auch eine wirtschaftliche Komponente. Seit 2014 profitiert die Insel von Windenergie. Damals begann der RWE Konzern den Standort für Betrieb, Wartung und Monitoring von Windparks zu nutzen. Bis zu 300 Turbinen, verteilt auf fünf Offshore-Windparks werden in der Spitze vom Helgoländer RWE-Kontrollraum überwacht. Um ideale Arbeitsbedingungen für das 24/7 aktive Operator-Team zu schaffen, wurde jetzt von den JST Experten eine innovative Leitwarte auf der Insel installiert.
Ein Außenposten mitten in der Deutschen Bucht. Ein Ort, an dem der Begriff „Ernte“ nichts mit Getreide oder Gemüse zu tun hat. Vor der Küste Helgolands wird Wind „geerntet“. Ökostrom für Hunderttausende deutscher Haushalte produzieren die RWE-Windparks und nehmen damit eine Schlüsselrolle bei der Gewinnung von grünem Strom durch Windenergie ein. Vorausgesetzt: Der Betrieb verläuft störungsfrei.
Um die reibungslose Steuerung von Turbinen und Umspannwerken zu gewährleisten, wurde die Leitwarte am Helgoländer Südhafen umfangreich erneuert. Der Leitstand, der ursprünglich mit dem Monitoring eines einzigen Windparks betraut war, überwacht heute in der Spitze bis zu fünf Windparks. „Das alte Setup war inflexibel“, erinnert sich Projektleiter (extern) Niclas Kampe, „kam ein neuer Windpark mit fünf Systemen dazu, mussten auch fünf neue Bildschirme installiert werden. Jeder Operator hatte mehrere Tastaturen und Mäuse vor sich. So konnten wir nicht weitermachen. Uns wäre irgendwann ganz einfach der Platz ausgegangen.“
Nach einem umfassenden Ausschreibungsverfahren, bei dem RWE eine Reihe von branchenführenden Anbietern in Betracht zog, wurde ein Favorit ermittelt. Die Kontrollraumexperten von JST – Jungmann Systemtechnik® mit Sitz in Norddeutschland konnten nicht nur die Ausschreibung für sich entscheiden, „man hat außerdem das Gefühl, dass es um ein sehr innovatives Unternehmen geht. Zusätzlich hat uns die räumliche Nähe in die Karten gespielt“, erklärt Sebastian Schirmel, technischer Projektleiter von RWE.
„Das alte Setup war inflexibel. Kam ein neuer Windpark mit fünf Systemen dazu, mussten auch fünf neue Bildschirme installiert werden. Jeder Operator hatte mehrere Tastaturen und Mäuse vor sich. So konnten wir nicht weitermachen.“
Niclas Kampe
Projektleiter (extern), RWE
„Mit der KVM-Lösung MultiConsoling® schalten wir flexibel alle gewünschten Quellen auf und sparen so Bildschirme ein. Bei JST hat uns eindeutig die Benutzerfreundlichkeit überzeugt – das war ein wesentliches Kriterium.“
Sebastian Schirmel
Technischer Projektleiter, RWE
Bereits zu Projektbeginn hatten die Anwender aus der Leitwarte Gelegenheit, mit den JST Technologien auf Tuchfühlung zu gehen: „Unsere Operator konnten bei einem Besuch im JST Kontrollraum-Simulator direkt erleben, was mit der Jungmann-Technik alles möglich ist. Wir haben gesehen, wie mit den Funktionalitäten der einzelnen Komponenten die Arbeit auf der Insel sinnvoll unterstützt und erleichtert wird; beispielsweise durch ein optimiertes Alarmmanagement mit PixelDetection®. Das war sehr aufschlussreich“, so Sebastian Schirmel.
Ob TeamView auf der neuen DisplayWall, die intuitive Benutzeroberfläche der myGUI® User-Plattform oder die verbesserte Übersicht durch selbstgewählte Dashboards mit der CockpitView® Software – an jeder Stelle der JST Gesamtkonzeption gehe es darum, Informationen so aufzubereiten, dass der Anwender durch verbesserte Übersicht und flexible Zugriffsmöglichkeiten bei seiner Monitoring-Tätigkeit unterstützt wird. „Mit der KVM-Lösung MultiConsoling® schalten wir flexibel alle gewünschten Quellen auf und sparen so Bildschirme ein. Bei JST hat uns eindeutig die Benutzerfreundlichkeit überzeugt – das war ein wesentliches Kriterium“, resümiert Sebastian Schirmel.
Zudem seien Ergonomie und Komfort für den Schichtdienst von erheblicher Relevanz. Für den technischen Projektleiter spielen daher das Stratos X11® Kontrollraumpult, der ergonomische Bestseller unter den Leitwarten-Konsolen, und das OPAL X11® Akustikdeckensegel mit seiner dimmbaren circadianen Beleuchtung eine besonders wichtige Rolle: „Wir haben hier eine 24/7 Überwachung. Die Deckensegel und die sich daraus ergebenden Beleuchtungsmöglichkeiten sind gerade für die Nachtschicht ein großer Gewinn.“
Projektleiter und Belegschaft von der Insel geben ein eindeutiges „Thumbs up“ für die JST Installation. „Wir sind insgesamt sehr zufrieden“, fasst Niclas Kampe zusammen. Neben Produkten und der eigentlichen Implementierung des Kontrollraums nennt er zwei weitere Aspekte, die aus Kundensicht ein positives Feedback verdienen: Die Bereitschaft, auf spezielle Anforderungen der RWE-Unternehmens-IT lösungsorientierte Antworten zu finden, und die Möglichkeit, Service-Level-Agreements den aktuellen Erfordernissen individuell anzupassen, bewerten Kampe und Schirmel als entscheidende Benefits.
